POOL-Control-400 | (0-8 A)

POOL-Control-400

Anschließbare Pumpen

• 230V-Wechselstrom-Pumpe (Nennstrom bis 8A)
• 400V-Drehstrom-Pumpe (Nennstrom bis 8A)



Drehzahlgeregelte Pumpen dürfen nicht angeschlossen werden.

Für 1-phasigen und 3-phasigen Netzanschluss.

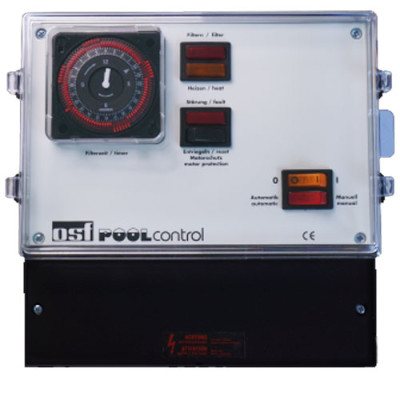

Mikroprozessorsteuerung in einem schwarzen schlagfesten Kunststoffgehäuse mit Klarsichtdeckel und separatem Klemmkasten. Kontrollleuchten für Filterbetrieb, Heizung (ohne Temperaturregelung) und Störung sowie Entriegelung von ausgelöstem Motorschutz.

• Gehäusemaße: 220 x 220 x 100 mm, Schutzklasse IP40
• Elektronischer Motorschutz 0 – 8 A
• Wahlschalter Aus/Automatik/Handbetrieb
• Anschlussmöglichkeit für Dosiertechnik / Rückspülsteuerung EUROTRONIK-10 / Auffangbehältersteuerung
• NR-12-TRS-2

Mit dem Wahlschalter im Frontdeckel kann:

1. die Funktion der Anlage ein- und ausgeschaltet werden. Achtung, die Steuerung wird dadurch nicht allpolig vom Netz getrennt!
2. die Anlage auf Dauerbetrieb oder Automatikbetrieb (Schaltuhr) der Filterpumpe geschaltet werden

Weiterhin kann während der Laufzeit der Filterpumpe über einem externen Thermostaten (z.B. -PTR-045, Art.Nr.3182600002) die Heizung des Schwimmbeckens gesteuert werden. Während der Filterpausen wird die Heizung automatisch durch die interne Verriegelung abgeschaltet.

Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die Umgebungstemperatur im Betrieb darf zwischen 0°C und +40°C liegen und sollte möglichst konstant sein. Die rel. Feuchte am Einbauort darf 95% nicht überschreiten, es darf keine Kondensation auftreten. Direkte Wärme- oder Sonneneinstrahlung auf das Gerät sind zu vermeiden. Die Stromversorgung des Gerätes muss über einen allpoligen Hauptschalter mit einer Kontaktöffnungsweite von mindestens 3mm erfolgen. Vor Öffnen des Gehäuses ist das Gerät unbedingt spannungsfrei zu schalten.



Herstellerinformation:
osf Hansjürgen Meier Elektrotechnik und Elektronik GmbH & Co. KG, Eichendorffstraße 6, 32339 Espelkamp, Deutschland | Vertreten durch: Herrn Hansjürgen Meier, Frau Stephanie Meier | E-Mail: info@osf.de
