POOL-Control-400-ES

POOL-Control-400-ES

Anschließbare Pumpen

• 230V-Wechselstrom-Pumpe (Nennstrom bis 8A)
• 400V-Drehstrom-Pumpe (Nennstrom bis 8A)



Drehzahlgeregelte Pumpen dürfen nur angeschlossen werden, wenn diese über eine wirksame Einschaltstrombegrenzung verfügen und für häufiges Ein und Ausschalten der Netzspannung geeignet sind.

Für 1-phasigen und 3-phasigen Netzanschluss.

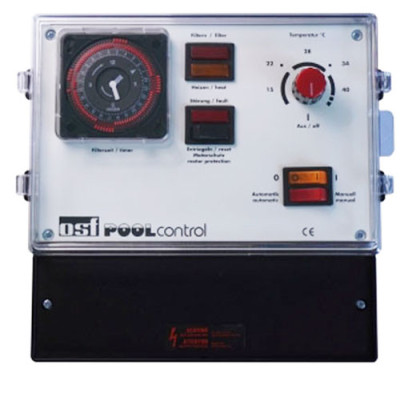

Mikroprozessorsteuerung in einem schwarzen schlagfesten Kunststoffgehäuse mit Klarsichtdeckel und separatem Klemmkasten. Kontrollleuchten für Filterbetrieb, Heizung und Störung.

• Mit Temperaturregelung und stufenlosen, elektronischen Motorschutz von 0-8A
• Kontrollleuchten für Filterbetrieb, Heizbetrieb und Störung
• Entriegelungstaste für ausgelösten Motorschutz. Ein Temperaturfühler Ø 10 mm mit 1,5 m Leitung ist im Lieferumfang enthalten
• Gehäusemaße: 220 x 220 x 100 mm, Schutzklasse IP40
• Wahlschalter Aus/Automatik/Handbetrieb. Kontrollleuchten für Filter-, Heizbetrieb, Störungsmeldungen
• Stufenloser, elektronischer Motorschutz 0 – 8 A
• Anschlußmöglichkeit: Rückspülsteuerung / Auffangbehältersteuerung / Dosiertechnik / Heizung
• Temperaturfühler mit 1,5 m Kabel

Weiterhin wird während der Laufzeit der Filterpumpe die Heizung des Schwimmbeckens durch die elektronische Temperaturregelung angesteuert. Während der Filterpausen wird die Heizung automatisch durch die interne Verriegelung abgeschaltet. Eine Anschlussmöglichkeit für einen Sicherheits-Temperaturbegrenzer oder Durchflusswächter ermöglicht einen zusätzlichen Schutz der Heizung vor Überhitzung. Mit einem Einstellregler auf der Frontplatte kann die gewünschte Temperatur des Schwimmbadwassers gewählt oder die Heizung ausgeschaltet werden.

Anschlussklemmen für eine elektronische Niveauregelung  NR-12-TRS-2 bzw. NR-12-TRS-3 erlauben eine komfortable, automatische Regelung des Wasserstandes im Schwimmbecken. Die Filterpumpe wird dabei zusätzlich vor Schäden geschützt, die durch Betrieb der Filteranlage ohne Wasser entstehen könnten.

Der Betrieb von Filterpumpe und Heizung wird durch Kontroll-Leuchten im Frontdeckel angezeigt - eine Kontrolle
ist also jederzeit möglich.

Da eine exakte Temperaturregelung nur bei gutem Wärmeübergang zwischen Temperaturfühler und Schwimmbadwasser erfolgt, ist eine osf-Tauchhülse R 1/2 " (Art.Nr.3200200001) in das Rohrleitungssystem einzubauen.
